| Detalles | DETALLES TECNICOS / TECHNICAL DETAILS:

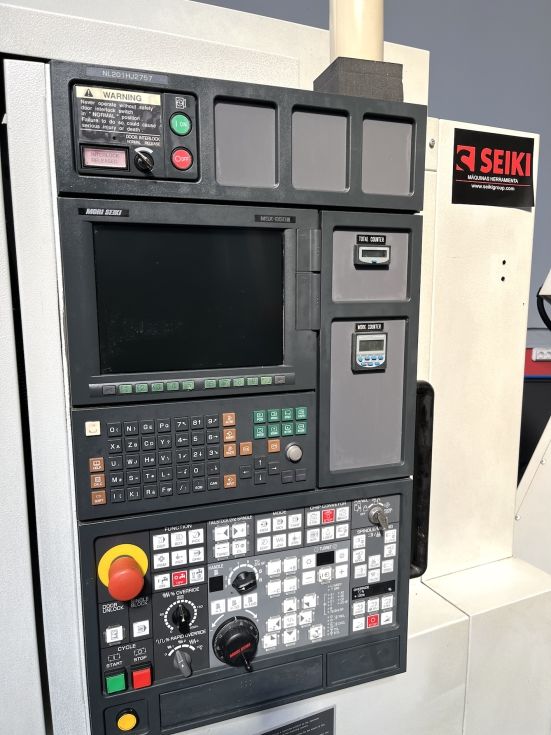

Control CNC: CNC Control: MSX 850II
Eje X mm: X axis mm: 260
Eje Z mm: Z axis mm: 590
Eje Y mm: Y-axis mm: 100 (+/- 50)
Diámetro máximo de Torneado mm: / Max. Turning Diameter mm: 356
Incremento Eje Cº Cº Axis Increase: 0,001
Longitud máxima de Torneado: Max. Turning Length mm 510
Avance de corte mm / min X,Z,Y: Cutting feedrate mm / min X,Z,Y
Volteo sobre Bancada mm: Swing over bed mm: Ø 923,8
Volteo sobre el carro mm: Over cross slide mm: Ø 755
Paso de Barra mm: Bar work capacity mm: Ø 65(principal)
Desplazamiento rápido máx. mm / min X,Z,Y: Rapid traverse max. mm /
min X,Z,Y: 30.000 / 10.000

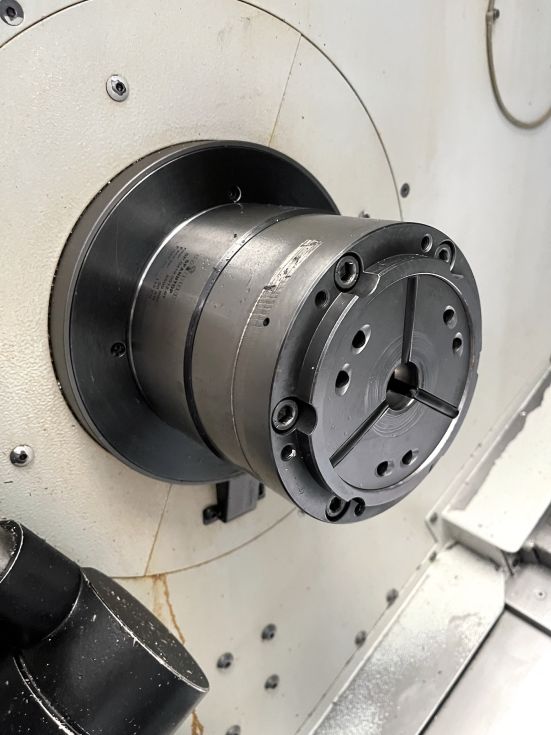

Husillo Principal L-SPINDLE 8”
Velocidad del husillo rpm: Spindle speed rpm: 6.000
Potencia de husillo kW: Spindle power kW: 11 / 7,5
Par Nm: Torque Nm: -
Agujero del husillo Principal Spindle bore Main mm -
Nariz del husillo principal Spindle Nose Main A2-8

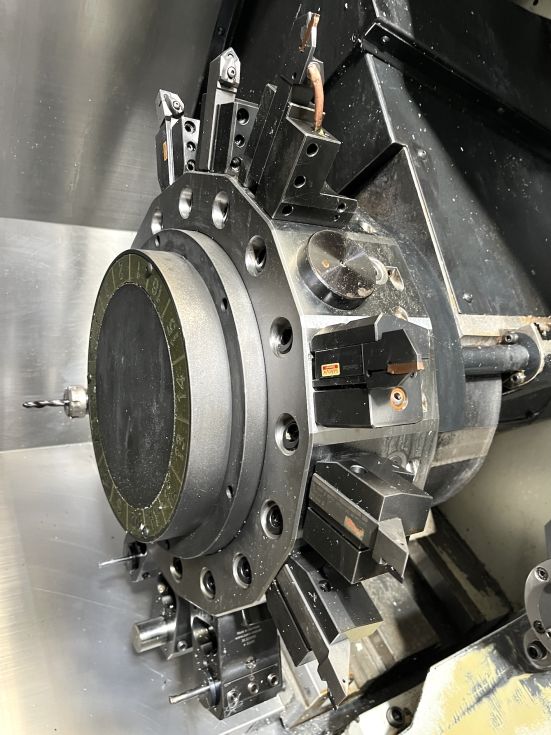

Posiciones en Torreta Upper Turret Positions: 16
Número de estaciones de herramientas motorizadas (cada torreta) / Number of rotating tool stations (Each turret): 16
Velocidad de Herramienta motorizada / Rotating tool speed: 6.000 rpm
Potencia Herramienta Motorizada / Rotary Tool power: 5,5
EQUIPAMIENTO / EQUIPMENT:
Extractor de virutas Chip Conveyor
Lámpara de estado 3 colores 3 colors status lamp
Portaherramientas fijos Fixed tool holders
Extractor de Piezas Parts Extractor
DIMENSIONES DE LA MAQUINA / MACHINE DIMENSIONS:
Longitud mm / Length mm: 2.695
Ancho mm / Width mm: 1.922
Altura mm / Height mm: 2.120
Peso kg / Weight kg: 5.700 |
|---|
