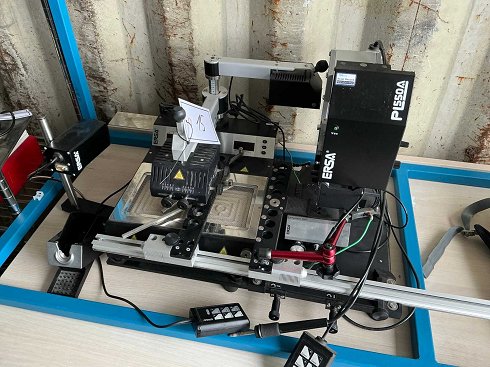

Unidad de control ERSA PL550A (lado derecho) Carcasa vertical negra etiquetada PL550A y ERSA, con luz indicadora de vacío ("Vac"). Brazo de colocación de precisión (centro superior) Brazo articulado ajustable con módulo óptico/cámara montado y sistema de iluminación para alineación de componentes. Unidad de calefacción infrarroja (lado izquierdo) Cabeza de calefacción IR negra con símbolos de advertencia de alta temperatura. Esto se utiliza normalmente para el reflujo durante el retrabajo de SMD. Mesa de soporte para PCB (centro) Etapa de posicionamiento X-Y ajustable con controles micrométricos para una alineación precisa de la placa. Se puede ver la zona central de calefacción de cuarzo/vidrio. Sistema de recogida por vacíoUsado para levantar y colocar componentes SMD. Almohadillas de control externas (frontales) Mandos manuales probablemente usados para movimiento, control de vacío o operación de procesos. Aire comprimido / tubos y cableado de aire comprimido y
