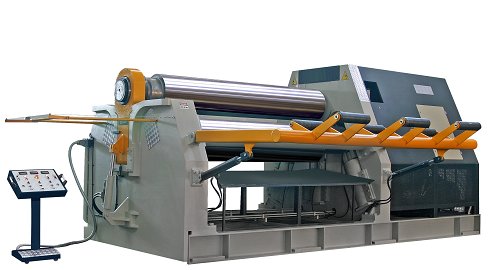

Cilindro Hidráulico de 4 rodillos 4RHSS 25-350
|
|
El rodillo superior está montado en la caja de cambios y se facilita el movimiento con el par motor que gira a la vez los engranajes. En este modelo de cilindro, los rodillos laterales e inferior son locos y giran en conjunto con el material. Los rodillos laterales suben y bajan hidráulicamente de forma lineal, es lo que llamamos el movimiento orbital.El rodillos inferior se mueve hacia arriba y hacia abajo mediante el sistema de rampa. En todos los rodillos se utilizan rodamientos de bolas, el movimiento es orbital.
El de control digital que se monta en el panel, hace posible conocer la posición de los rodillos laterales e inferior de forma digitalasí como ajustar sus límites. |
|
Características principales:
|
| Longitud útil de rodillos
Número de rodillos
Diámetro rodillos centrales
Diámetro rodillos laterales
Velocidad de curvado(dos velocidades)
Potencia del motor
Peso
Largo total
Ancho total
Alto total
|
2.550 mm
4
350 mm
260 mm
1.5 – 5 m/min
23,5 kw
13.000 kgs
5.400mm
1.900mm
1.950mm
|
| Tabla de capacidades teóricas de curvado (42kg/mm2): |
| Ø interior mínimo |
Espesor máximo a pre – curvar en los 2.550mm
|
Espesor máximo a curvar en los 2.550mm
|
| 1.750mm |
20mm
|
25mm
|
| 525mm |
16 mm
|
20 mm
|
|
|
|
|
|
Configuración de la máquina:
|
- Adecuada a la producción de piezas medianas, en
acero inoxidable o aluminio.
- Virolas completas, radios variables, demanera sencilla.
- Rodillo de apriete y laterales con movimiento lineal piramidal mediante cilindros hidráulicos.
- Protección de sobrecarga.
- Rodillo superior y laterales accionados por motorhidráulico y reductor planetario (3 Rodillosmotorizados).
- 3 visualizadores digitales de posición del rodillo.
- Movimiento hidráulico del rodillo superior permitiendo
sacar la pieza.
- Consola móvil para facilitar la operación.
- Estructura de acero soldado.
- Rodillos en SAE 1050 (CK 45) forjados y templados por
inducción.
- Dispositivo para conos.
- Unidad central de lubricación.
- Equilibrado hidráulico para máquinas de Ø280-320-350-380-400-460.
- Equilibrado electrónico para máquinas de Ø500 -550 -580 -620 -680.
- Doble velocidad de trabajo.
- Cabezal hidráulico basculante para facilitar la apertura del rodillo y extracción de la virola terminada.
- Todas las operaciones se llevan a cabo desde una consola móvil independiente (panel de control).
- Robusta estructura de acero soldado que evita tensiones.
- Rodillos de acero al carbono de gran dureza y resistencia al calor, sometidas a controles de estructura no destructivos. Tratados por inducción. Si se precisan requisitos especiales, puede pulirse la superficie.
- Dispositivo para el curvado cónico.
- Elementos hidráulicos: grupo motor y bomba, válvulas de presión, electroválvulas, control del aceite, etc. Se usan componentes de la marca Duplomatic (Italia).
- Sistema de emergencia: barrera de seguridad alrededor de la máquinay botón de paro.
- Componentes eléctricos: Siemens (Alemania).
- Reductores BREVINI o COMER.
- Cumple las normas de seguridad europeas (marcado CE) y posee el certificado ISO 9000.
|
