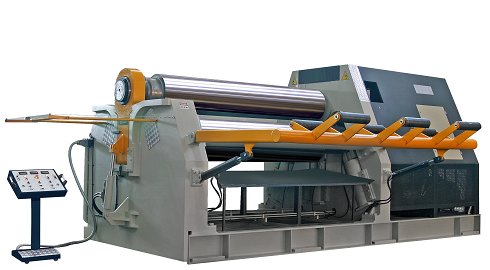

Cilindro Hidráulico de 4 rodillos 4RHS 20-280
|
|
|
|
Características principales:
|
| Longitud útil de rodillosNúmero de rodillosDiámetro rodillos centralesDiámetro rodillos laterales
Velocidad de curvado(dos velocidades)
Potencia del motor
Peso
Largo total
Ancho total
Alto total |
2.050 mm
4
280 mm
220 mm
1.5 – 5 m/min
16,5 kw
8.550 kgs
4.850mm
1.700mm
1.850mm
|
|
Tabla de capacidades teóricas de curvado (42kg/mm2):
|
| Ø interior mínimo |
Espesor máximo a pre - curvar en los 2.050mm
|
Espesor máximo a curvar en los 2.050mm
|
| 420mm |
12mm
|
16 mm
|
| 1.400mm |
16 mm
|
20mm
|
|
|
|
|
|
Configuración de la máquina:
|
- Esta máquina es especialmente adecuada para chapas de peso ligero o semi-ligero de diversos radios.
- Rodillo inferior de posicionamiento hidráulico (movimiento ascendente y descendente) con disposición piramidal del conjunto de los cuatro rodillos.
- Dos rodillos laterales, que permiten una doble sujeción (los rodillos inferior y laterales presentan un sistema de balance que garantiza un perfecto paralelismo y una producción de gran calidad).
- El rodillo superior se mueve gracias a un motor hidráulico acoplado a un engranaje planetario (equipado con un sistema de protección de sobrecarga). Los rodillos laterales también son móviles, mientras que el inferior queda libre.
- El movimiento de los rodillos laterales se realiza mediante unos pistones.
- 3 displays digitales permiten fijar la posición de los rodillos.
- Cabezal hidráulico basculante para facilitar la apertura del rodillo y extracción de la virola terminada.
- Todas las operaciones se llevan a cabo desde una consola móvil independiente (panel de control).
- Robusta estructura de acero soldado que evita tensiones.
- Rodillos de acero al carbono de gran dureza y resistencia al calor, sometidas a controles de estructura no destructivos. Tratados por inducción. Si se precisan requisitos especiales, puede pulirse la superficie.
- Dispositivo para el curvado cónico.
- Sistema de equilibrado hidráulico incorporado.
- Dos velocidades de trabajo que se gestionan desde el panel de mandos.
- Lubrificación centralizada.
- Elementos hidráulicos: grupo motor y bomba, válvulas de presión, electroválvulas, control del aceite, etc. Se usan componentes de la marca Duplomatic (Italia).
- Sistema de emergencia: barrera de seguridad alrededor de la máquinay botón de paro.
- Componentes eléctricos: Siemens (Alemania).
- Reductores BREVINI o COMER.
- Cumple las normas de seguridad europeas (marcado CE) y posee el certificado ISO 9000.
- Manual en español.
|
Descargue catálogo completoy detalles
|
Accesorios opcionales
|
| Soporte hidráulico Central y soportes hidráulicos laterales: ideal para soportar virolas de gran peso y dimensiones. |
|
| CNC ESA/GV Kvara a 4 ejes o unidades NC de visualización gráfica con pantalla táctil Panel Easyview de 10.4” |
|
| Expulsor hidráulico de chapas. |
| Rodillos cimentados y pulidos. |
| Variador con regulación infinitesimal de velocidad. |
|
Disposición de los ejes y ejemplos de curvado
|
|
