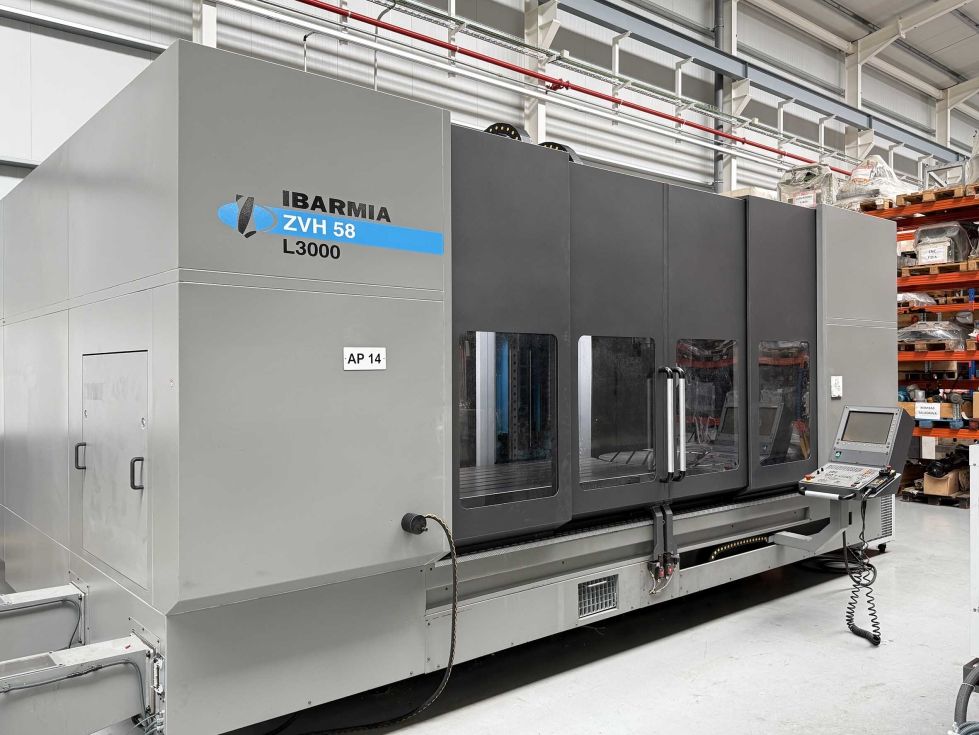

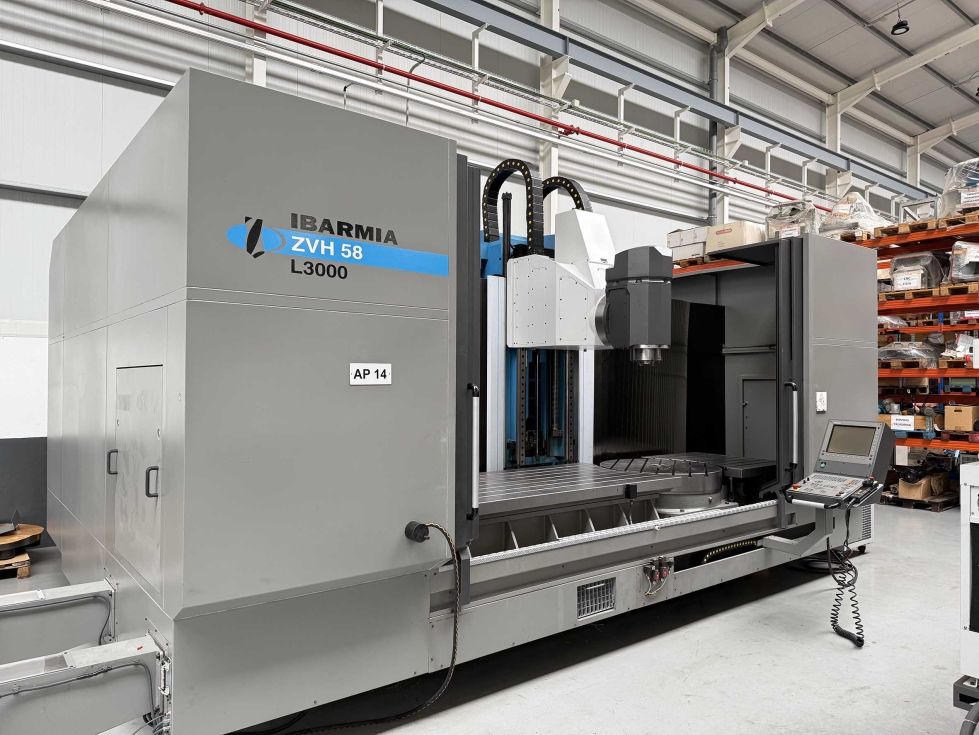

Fabricante    IBARMIA
Modelo    ZVH 58 / L3000
Año    2004
CNC    Heidenhain iTNC-530
Mesa
Superficie de la mesa    3.600 x 1.050 mm.
Ranuras en T    7 x 18 H 18
Distancia entre ranuras en T    125 mm.
Distancia entre nariz husillo y mesa    25-366 mm.
Peso máximo admisible en mesa    4.200 kg
Recorridos y avances
Curso longitudinal (Eje X)    3.000 mm
Curso transversal (Eje Y)    1.000 mm
Curso vertical (Eje Z)    860 mm
Rango cabezal basculante (Eje B)    ± 105º
Rango giro (Eje C)    ± 360º
Avance rápido (X, Y, Z)    30 m/min
Avance máximo trabajo (X/Y/Z)    30 m/min
Avance rápido eje B    170 rpm
Mesa rotatoria integrada
Ø mesa rotatoria    1.000 mm.
Ø máximo de rotación    1.400 mm.
Cabezal
Revoluciones cabezal    9.000 mm/min
Cono cabezal    ISO-50 DIN 69871-AD
Potencia motor principal    28,5 kW
Par motor principal    240 Nm
Cargador automático herramientas
Fabricante    AITEK
Tipo cambio    RANDOM
Posiciones almacén herramientas    40
Peso máximo herramienta    20 kg
Ø max herramienta con almacén lleno    125 mm.
Ø max herramienta con posiciones adyacentes vacías    175 mm.
Longitud máxima de la herramienta    365 mm.
Equipamiento
Sistema de medida de ejes    Regla Óptica Heidenhain
Separador 2 Zonas de Trabajo    INCLUIDO
Recorrido efectivo X 2 puestos    2 x 1.150 mm.
Volante portátil    HEIDENHAIN HR-410
2 evacuadores de viruta Longitudinal    INCLUIDO
1 evacuador de viruta transversal    INCLUIDO
Refrigeración interna 30 Bar    INCLUIDO
Pistola taladrina limpieza pieza    INCLUIDO
Armario eléctrico climatizado    INCLUIDO
Apertura lateral para piezas largas    INCLUIDO
Otros
Potencia Total Instalada    65 kW
Peso de la máquina    24.800 kg
Dimensiones Máquina ( LxAxA)    8.056 x 5.496 x 3.790 mm
