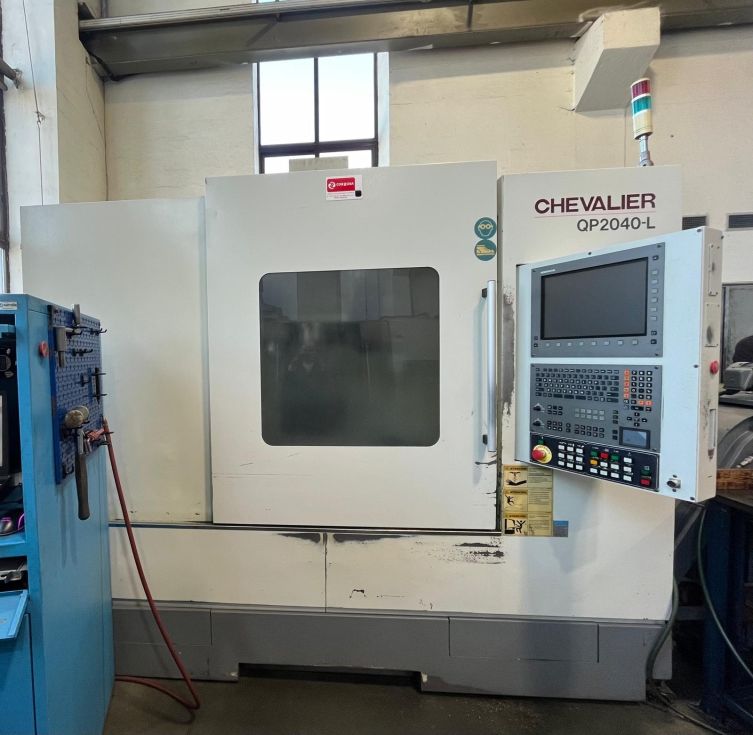

CENTRO DE MECANIZADO CHEVALIER QP2040 L

Marca: CHEVALIER

Modelo: QP2040 L

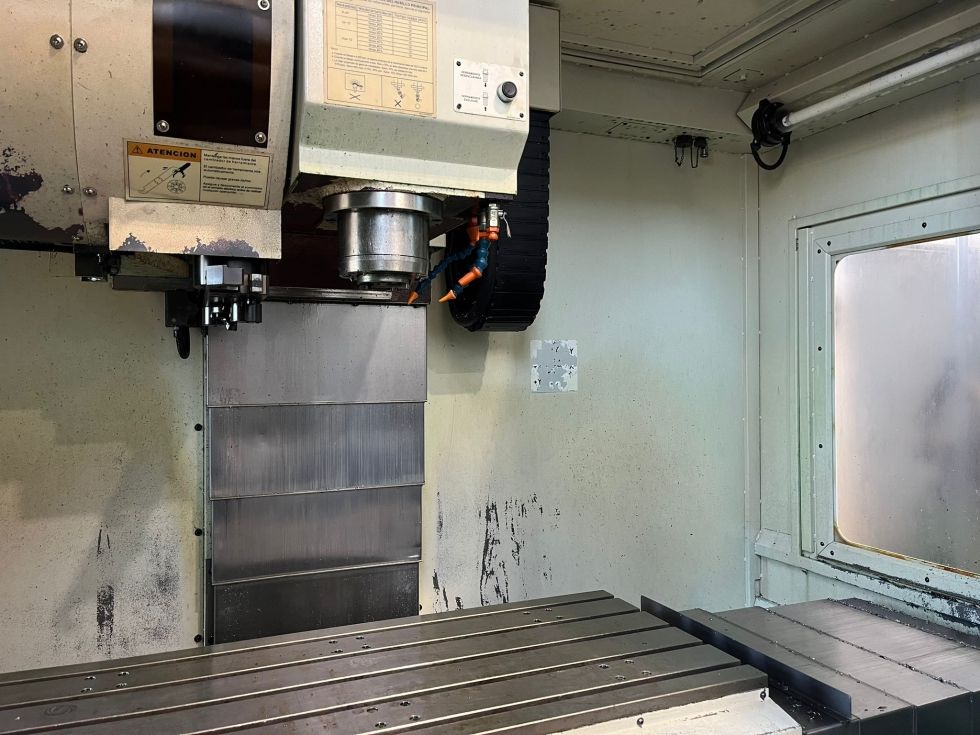

MESA:

• Dimensiones de la mesa: 1200 x 510 mm
• Nº de canales en T : 5
• Distancia entre canales: 100 mm
• Ancho canal en T: 18 mm
• Peso máximo sobre la mesa: 600 kg

RECORRIDOS DE LOS EJES:

• Eje X   1020 mm
• Eje Y   520 mm
• Eje Z   510 mm

CABEZAL

• Distancia mesa-nariz cabezal: 130-640 mm
• Centro de la columna: 585 mm
• Cono del husillo: BT40
• Rango de velocidades:  Con correa  80-8000 rpm / Motor directo: 12000 rpm

AVANCES

• Avances rápido sobre los ejes X, Y, Z:   30/30/24 m/min
• Avance de trabajo: 10 m/min

CAMBIADOR DE HERRAMIENTAS

• Número de herramientas: Random 24H
• Ø máximo de herramienta (con herramienta contigua): 76 mm
• Ø máximo de herramienta (sin herramienta contigua): 120 mm
• Peso máximo de la herramienta: 7 kg

MOTOR

• Motor cabezal: con correa 7.5/11 kW / motor directo 5.5/7.5 kW
• Motor X, Y, Z:  1.8/1.8/2.5 kW

GENERAL

• Dimensiones de la máquina: 2800 x 2115 x 2583 mm
• Peso: 6000Kg
