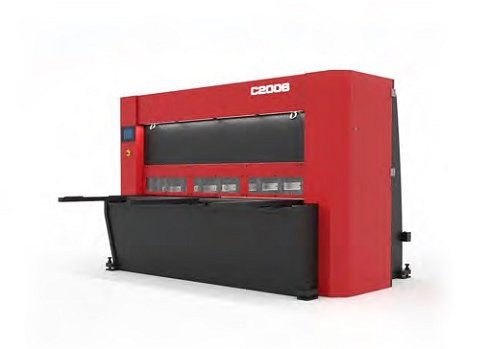

Cizalla guillotina de corte vertical CNC C2006 CNC de 2.000x6mm
Las Guillotinas de corte vertical CNC C2006 de última generación, están fabricadas con acero soldado y estabilizado que permite resistir grandes esfuerzos sin ningún tipo de deformación.
Permite cortar cualquier tipo de metal de una forma limpia y exacta. El cizallado en el corte vertical es mucho más preciso y con su consecuente menor gasto energético y de cuchillas.
Las principales ventajas del corte vertical respecto al corte pendularson:
Ahorro energético:
La resistencia del material en el corte vertical es mucho menor, con un significativo ahorro energético.
Calidad de corte:
El corte es limpio, perfecto y preciso.
Durabilidad de las cuchillas:
El desgaste de las cuchillas es prácticamente nulo. La vida de las cuchillas es 4 veces superior a otros sistemas de cizallado.
Cizalla hidráulica de corte vertical C2006 CNC
CARACTERÍSTICAS TÉCNICAS
- Longitud de corte:2030 mm
- Espesor máximo en acero:6 mm
- Espesor máximo en Acero Inoxidable:4 mm
- Recorrido del tope:700 mm.
- Cuello de cisne para cortes de mayor longitud: 190 mm.
- Golpes por minuto:10 Golpes. (Toda la longitud).
- Pisadores hidráulicos:10 unidades.
- Inclinación de corte fija: 1,75º.
- Potencia de motor:5,5 KW / 7,5 CV.
- Tensión 3 fases: 230/400 V. 50/60 Hz
- Bomba hidráulica:16 litros.
- Capacidad del depósito:73 litros.
Configuración de la máquina:
Estructura de elevada resistencia
- Mesa monobloque mecanizada, equipada con esferas, para facilitar el deslizamientode la chapa
- Soporte inicial mecanizado a escuadra de 1000mm con regla milimetrada
- Dos soportes de apoyo de 1000mm con regla milimetrada
- Iluminación con LASER de la línea de corte
- Iluminación led frontal
- Resguardos frontales de policarbonato quepermiten la visión completa de la zona de corte.
- Corte de tiras estrechas sin torsión
- Cuchillas inferior y superior con 4 filos de corte con ángulo de 90°, de larga duración, idóneas para el corte de acero
- Accionamiento con pedal de seguridad y paro de emergencia.
- Apertura trasera con dispositivo optoelectrónico de seguridad.
- Bajo nivel de ruido, mejorando así la calidad de trabajo del operario.
- Rampa de extracción del materialsituada en la parte inferior de la zona de corte. Permite el deslizamiento del material hasta la zona de extracción.
- La máquina se envía completamente montada.
Tope posterior de precisión
- El tope trasero, fijado a la trancha de la máquina acompaña el material durante el proceso de corte.
- Precisión y repetitividad del posicionamiento de +/- 0,1mm.
- La incorporación del control CNC elimina las continuas regulaciones y permite que el mantenimiento se reduzca al mínimo.
Control CNC compacto ESA S625
El operario solo tiene que introducir el tipo de material, espesor, distancia del tope y el CNC dispondrá automáticamente todos los componentes para obtener un resultado optimo.
CNC ESA
- Equipado con una pantalla táctil de 7"hace que todas las operaciones en la máquina sean más simples e intuitivas.
- Puede administrar hasta 3 ejes y 16+ 12 E / S con un PLC integrado.
- Almacenamiento de miles de programas de piezas.
- Resolución de pantalla táctil a color de 7 “800x480
- Disco de silicio de 128 MB.
- 2 entradas analógicas, resolución de 12 bits.
- 16 entradas digitales (24Vdc).
- 16 salidas digitales (24 Vcc, 0,7 A máx.) Protegidas contra sobrecargas y cortocircuitos.
- 1 puerto serie RS232
- 1 puerto CAN con 9 contactos SubD F conector.
- Fuente de alimentación 24Vdc.
- 1 puerto USB.
- 1 puerto Ethernet que permite la conexión de forma remota, a distancia.
Grupo hidráulico optimizado
- Totalmente optimizado con componentes de alta calidad y fiabilidad.
- Regulación automática de la presión de corte en función de la necesidad de potencia de corte
- Regulación automática de la presión de las sujeciones de la chapa
Todos nuestros productos están fabricados con los componentes hidráulicos y electrónicos son completamente estándar y de las mejores marcas de primer orden Europeo, con servicio técnico en todo el mundo: Rexroth, Bosch, Roquet, Schneider Electric, LG, Telemecanique, Pizzato etc...
|
|---|
