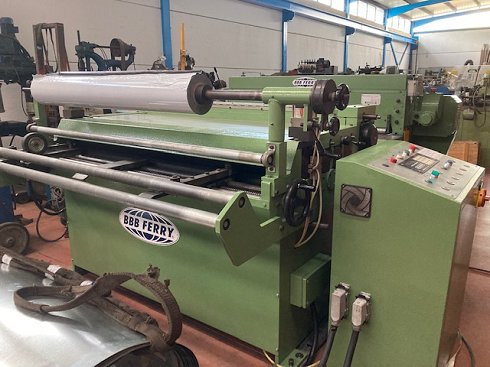

Línea de corte Grandini de 1.500x2.5mm

Características técnicas:

Ancho máx. de la chapa: 1.500mm
Espesor máximo de la chapa R=42Kg/mm²: 2.5mm
Velocidad: 12m/min
Tolerancia de la longitud de corte:+/-1mm
Nº máx. cortes longitudinales en max. espesor: 3
Tensión de alimentación: 380v 50hz
Consumo de aire: 100l/h
Sentido de trabajo: de izquierda a derecha

Configuración de la máquina:

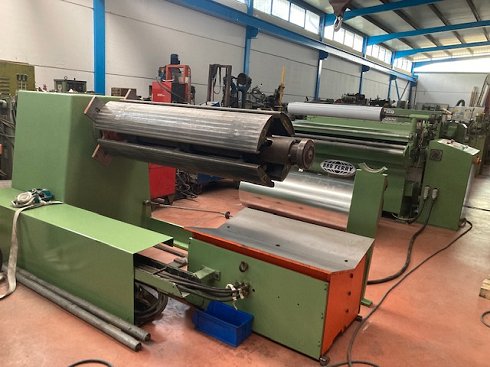

Desenrollador PSP 15:

El desenrollador PSP 15 está construido sobre bastidor de acero soldado, con mandril en voladizo y expansión hidráulica de las mordazas. El giro del mandril se realiza con un motor hidráulico que permite el desenrrollado de la chapa para la introducción de la nueva bobina, o el enrollado de la misma al terminar una orden de trabajo. Durante la fase de trabajo, el motor actúa como freno y el enderezador situado a continuación realiza el tiro de la bobina. Mientras, en el lado del mandril en voladizo, se encuentra un pié de apoyo que permite trabajar con bobinas de mayor peso, además; el mandril cuenta con unos suplementos de colocación manual que le permiten aumentar el diámetro de expansión.

• Peso máx. bobina sin pie de soporte ……………………. 7.000 kg
• Peso máx. bobina con pie de soporte …………………… 10.000 kg
• Ancho máx. bobina ……………………………………….. 1.500 mm
• Diámetro expansión mordazas …………………………… Ø 470 / 520 mm
• Diámetro expansión con suplementos mordazas ……… Ø 570/620 mm
• Diámetro exterior máx. bobina …………………………… Ø 1.200 mm

Carros de carga:

Bastidor de acero soldado montado sobre ruedas que se desplaza sobre dos carriles accionado por motorreductor y transversalmente a la línea de trabajo. Además, la parte superior en forma de V, también se eleva mediante un cilindro hidráulico:

• Carrera de desplazamiento horizontal …………………… 2.000 mm
• Carrera de elevación ………………………………………. 200 mm

Enderezador RDM 15:

Construido con un bastidos de acero soldado con 11 rodillos de acero cromado y rectificado de diámetro 100mm, de los cuales 4 son de arrastre y 7 de enderezado. Los 4 de arrastre, 2 a la entrada y 2 a la salida están cubiertos de goma y los superiores se alzan y bajan mediante 2 cilindros neumáticos.

• 4 rodillos de arrrastre de acero cromado y rectificado..... Ø 100mm
• 7 rodillos de enderezado de acero cromado y rectificado Ø 100 mm

Mesa salvabucle:

Abatible hidráulicamente. En posición horizontal permite el paso de la chapa mientras que abatida forma un bucle que alimenta la chapa.

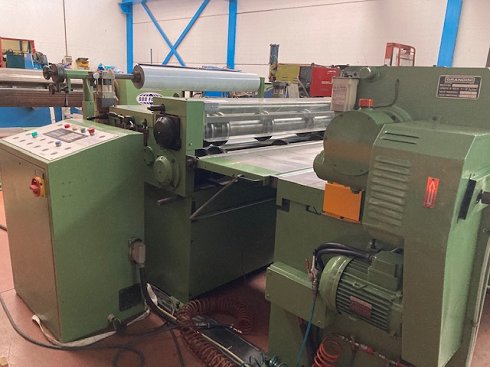

Grupo de corte TRCG:

Incluye:

• Mesa de guiado
• Encóder de medición longitud de chapa
• Rodillos de arrastre
• Cizalla circular con 3 juegos cuchillas
• Mesa abatible
• Cizalla guillotina mecánica embrague neumático.

Mesa de salida de rodillos motorizada.
