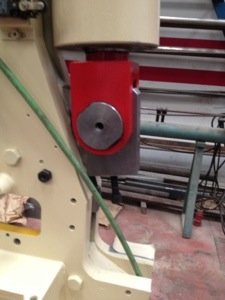

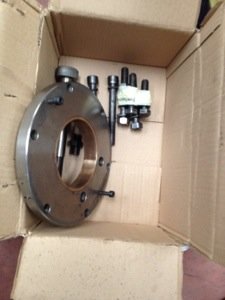

Cizalla-punzonadora GEKA HYD-80/SDcon equipo de diámetros mayores

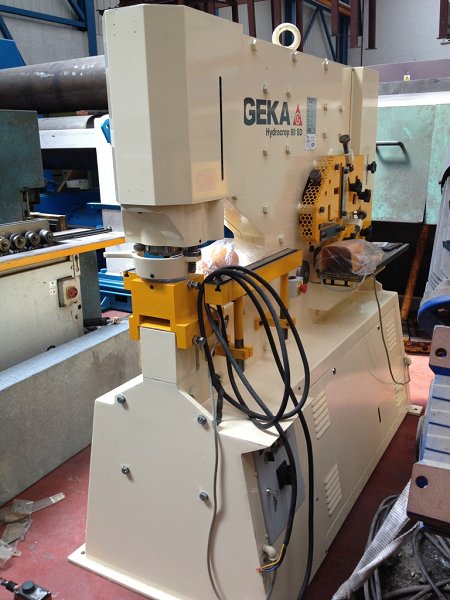

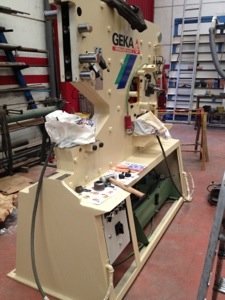

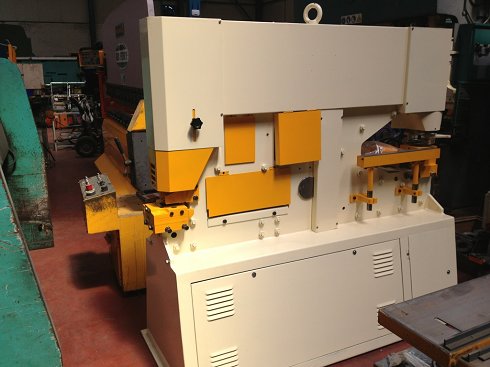

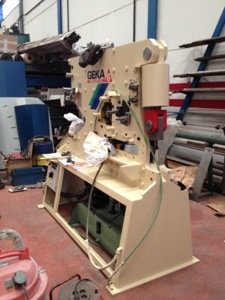

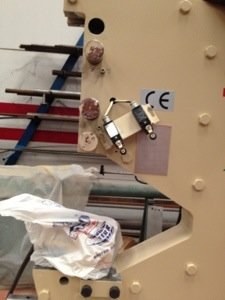

Cizalla punzonadora Geka HYD 80/SD
Cizalla punzonadora Geka HYD 80/SD
La cizalla universal Geka HYD-70/SD, es un máquina perfecta para el trabajo en talleres de cerrajeríaligera y estructura metálica. Está pensada y construida para aprovechar al máximocada rincón de trabajo, pues dispone en una misma máquina tres estaciones de corte siendo posible trabajar en dos puestos al mismo tiempo: corte de llanta, corte de barra maciza, corte de ángulo y perfil, punzonado y escantonado.

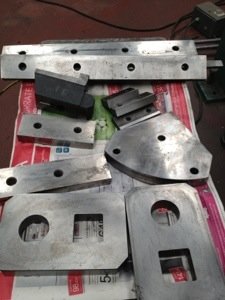

Además de la configuración estándar de la máquina, este modelo de cizalla punzonadora permite la incorporación de cuchillas y equipos especiales: cuchillas para el corteIPN, UPN, HEB, punzonado de diámetros mayores, escantonado triangular, etc.
Es una máquina versátil y sencilla, de robusta fabricación que permite optimizar el trabajo de cualquier taller.
Puesta a punto en nuestros talleres con Garantía Integral Ferry bbb
|
|
Características técnicas
|
| Potencia de motor |
9 kw
|
| Peso |
2.760 kg
|
| Dimensiones
-Largo
? Ancho
? Alto |
2.310 mm
1.200 mm
2.050 mm
|
|
|
Descargar ficha técnica
|
Configuración de la máquina
|
| Equipo de punzonado |
| Potencia |
70 ton.
|
| Capacidad(diámetroxespesor) |
Ø40x14 mm.
Ø24x24 mm.
|
| Escote |
500 mm.
|
| Carrera máxima |
70 mm.
|
| Altura de trabajo |
1.095 mm.
|

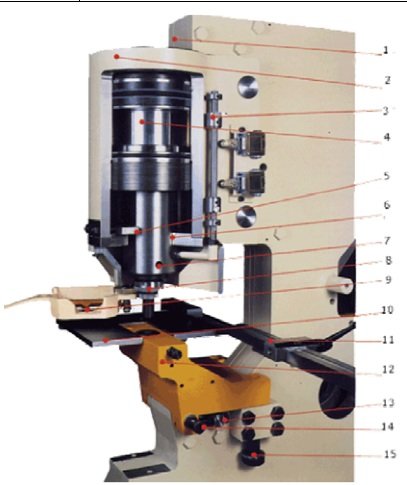

| 1. Apoyo del cilindro2. Cilindro de doble efecto HYDRACROP 110 “S” seccionado.3. Topes regulación curso.4. Amplio curso para trabajos de plegado, embutido, formado, etc5. Generoso guiado antigiro regulable6. Guiado adicional para absorción de esfuerzos descentrados y protección juntas hidráulicas.7. Vástago preparado para fijación de útiles especiales.8. Cambio rápido de punzón.9. Tope regulable en altura10. Mesa con reglas milimetradas, incluido en el “kit”11. Tope posicionamiento hasta 500 mm.12. Porta-matriz cuello cisne para punzonado de chapas y perfiles.13. Tensor longitudinal con sistema de ataque frontal
14. Tensor transversal con sistema de ataque frontal
15. 15. Bulón fijación base cuello cisne. |
|
| Corte de llantas |
| ? Capacidad (anchuraxespesor) |
450x15/300x20 mm.
|
| ? Longitud de cuchillas |
475 mm.
|
| ? Altura de trabajo |
850 mm.
|
| |

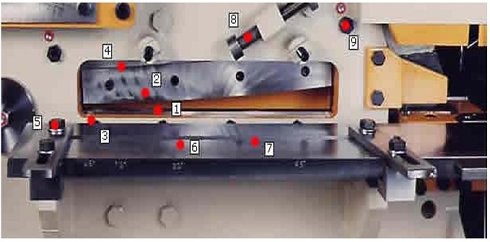

1. Cuchilla inferior2. Cuchilla superior de geometría especial3. Control juego entre cuchillas4. Suplemento control ángulo de corte cuchilla superior, para corte sin deformación5. Guías orientables 45º derecha e izquierda6. Mesa corte llantas.7. Ranura posicionamiento guías con cobertura de todo el largo de la cuchilla.8. Husillo fijación guía9. Control juego porta-cuchillas. |
| Corte de ángulos |
| ? CORTE A 90º |
130x130x13 MM.
|
| ? CORTE A 45º |
70X70X7 MM.
|
| ? Con cuchilla sin deformacion |
152x152x13 mm.
|
| |
1. Soportes correctores ángulo de corte 2. Tensores control juego entre cuchillas2. Cuchilla superior corte sin deformación3. Guías cuchilla superior4. Protección de seguridad |
| Corte de barras |
| ? Corte redondo |
45 mm.
|
| ? Corte cuadrado |
45 mm.
|
| ? PerfilesIPN |
140 mm.
|
| ? PerfilesUPN |
140 mm.
|
| 1. Husillo regulación y posicionamiento altura de la guía.2. Bridas sujeción cuchilla3. Bulones sujeción guía
|
|
| Entallado |
| ? Espesor de chapa |
12 mm.
|
| ? Profundidad |
90 º
|
| ? ANGULO 90º |
100 MM.
|
|
|
1. Punzón rectangular2. Tope extractor3. Bulones centraje transversal4. Agujeros fijación equipos especiales5. Entallado rectangular6. Mesa con topes milimetrados, incluido en el “kit” |
|
|
|
|
|
|
|
|
|
|---|
