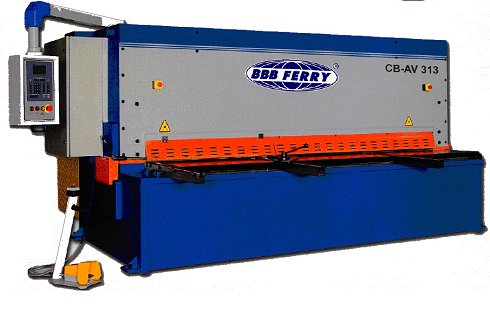

Cizalla hidráulica de corte vertical CNC FERRY CB-AV 6006 con ángulo variable
|
| La cizalla de corte vertical CNC Ferry CB-AV es un modelo de máquina con estructura muy robusta y cuerpo rigilizado mediante un proceso de fabricación dinámico y estáticoEl concepto de cizallahidráulica de ÁNGULO VARIABLE se basa principalmente en la opción de abrir o cerrar el ángulo de corte en función del espesor de la chapa. Esta máquina está especialmente recomendada para talleres donde se trabajan espesores muy diversos de forma habitual consiguiendo óptimos acabados tanto enchapa finadonde se aplica un ángulo de corte de 0,5º que permite cortar tiras estrechas con un mínimo revirado; ychapa gruesapues nos permite cambiar la inclinación de la cuchilla consiguiendo aumentar la capacidad nominal del espesor de corteen longitudes inferiores al total.Este formato de cizalla de alta tecnología y prestaciones, garantiza la máximaprecisión y seguridad, con un sencillo manejoy un acabado de corte excepcional.
La velocidad de corte de esta máquina es excelente para cualquier tipo de materialcon el mejor acabado de corte.
|
|
|
|
Características técnicas
|
| Longitud de corte
Espesor máx. De corte (acero)
Espesor máx. De corte (inox)
Longitud del tope
Velocidad del tope
Potencia motor tope trasero
Ángulo de corte
Número de pisadores
Número de cortes
Potencia de motor
Separación de cuchillas
Espacio de separación cuchillas ajustable
Cuello de cisne
Depósito de aceite
Número de brazos/soportes de chapa
Peso
Longitud
Anchura
Altura
|
6.100 mm
6 mm
4 mm
1.000 mm
110 mm/sec
1,1 kw
0.5-1.5º
26
9-15 min
22 kw
0,05-1,9º
0.05-0.8 mm
350 mm
260 l
5
26.415 kgs
8.250 mm
2.475 mm
2.725
|
|
Configuración de la máquina
|
| Armazón y cuerpo superiorPreviamente a la soldadura, la chapa se mecaniza mediante un mandrinado de los laterales y cuerpo de la máquina. Después se procede a su soldadura y nuevamente se remandrina con lo que se consigue eliminar las tensiones producidas por el soldeo. Al mecanizarse en un solo posicionamiento ó estacada, alcanza un perfecto paralelismo que resulta básico para el resultado final del producto.Con un proceso de fabricación exacto al anterior, mantiene como base una robustez común en toda la máquina. Para la sujeción del puente y evitar flexiones, las chapas que forman el vértice del basculante quedan unidas por un envolvente de la longitud de la máquina con lo que conseguimos hacer un solo cuerpo de extraordinaria rigidez haciendo imposible las flexiones en la parte central, tan habituales en otras construcciones. Se consigue así un corte perfecto en toda la longitud |
| Control Cybelec DNC-60
Este sencillo y manejableCNC permite controlar la distancia entre láminas, ángulo y longitud de corte en en base a la selección y el espesor del material de forma automática.
- Separación de cuchillas automática desde CNC.
- Variación hidráulica del ángulo de corte.
- Cinco pre–programaciones según calidad o tipo de material.
- Memoria de piezas.
- Corrección automática del tope posterior.
- Programación y desplazamiento automático de diferentes medidas de corte sobre una pieza.
- Opción de salida RS-232 y memoria flash.
- Contador de piezas (total y parcial).
- Multi idioma.
- Pantalla LCD bicolor 75×13
Tope trasero de desplazamiento automático hasta 1000mm con husillos a bolas
La precisión sobre este elemento es primordial, esta cizalla incorpora un tope posterior con dos conjuntos compuestos de forma individual por guía y husillo a bolas que garantizan un desplazamiento perfecto con una medida precisa para siempre. La barra transversal que conforma el apoyo de la chapa viene rectificada con posibilidad de regulación mecánica por sectores corrigiendo si fuera el caso el desajuste que los golpes de la chapa pueda llegar a ocasionar. El recorrido útil de este tope llega a 1000 mm donde mediante un dispositivo mecánico se eleva lo suficiente para permitir el paso de la chapa y efectuarun corte a superior profundidad. En este caso la referencia se efectúa porla consola delantera que daría la medida deseada.
También incorpora un sistema de retracción que evita la deformación y roce durante el corte. El desplazamiento y programación se efectúa de forma automática. (ver apartado CONTROL CYBELEC DNC 60 G)
|
| Regulación de separación de cuchillas automática:Para lograr un corte sin rebabas es necesario ajustar la separación de cuchillas superior e inferior en función del espesor y material a cortar. En la gama CB-AV se realiza de forma automática |
| Mesa de bolas:Para facilitar deslizamiento de la chapa en toda la longitud de la máquina. |
| Línea de corte iluminada |
|
Consola de escuadrar milimetrada con tope abatible
En la parte izquierda donde el ángulo de corte es más cerrado viene montada la consola de escuadrar.
|
|
| Dos soportes delanteros de chapa de 1.000mm |
Los robustos brazos delanteros con ranura en T y topes, facilitan el centrado y ajuste del corte. Para las máquinas de mayor anchura se disoonen dos consolas suplementarias situadas en el centro y extremo derecho de la máquina que soportan toda la chapa.
Otros detalles:
- Contador de piezas
- Longitud de corte regulable desde cnc

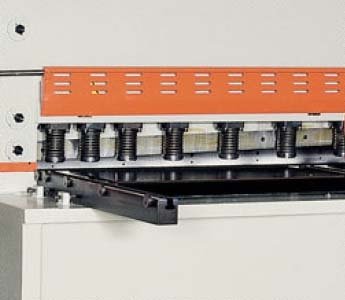

- Pisadores hidráulicos de chapa:Descienden hidráulicamente lo que permite un apriete regulable según el espesor y dureza de la chapa a cortar. En la parte que contacta con el material dispone de una arandela de teflón para evitar rayas y marcas en chapas pulidas. La recuperación es también regulable. Por razones de seguridad la máquina se protege en la parte frontal con una reja metálica. Puede abrirse en una tramo de 1 metros para introducir chapas trazadas y facilitar el corte que debe hacerse tras cerrar la reja y reiniciar la marcha
- Rejilla delantera abatible
- Instalación eléctrica y Normas CE:El cuadro eléctrico está montado con elementos de mercado de la mejor calidad, con los componentes idóneos para incorporar la seguridad compuesta por las células fotoeléctricas, paros de emergencia y demás elementos exigidos por la normativa CE. La parte posterior está también protegida con la inclusión de puertas laterales hasta la longitud del tope.
- Cuchillas endurecidas: de larga duración de dos caras de corte en la cuchilla superior y 4 caras de corte en la inferior.
|
|---|
