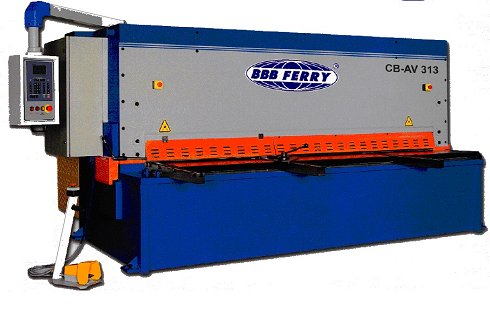

Cizalla hidráulica de corte vertical CNC FERRY CB-AV 616 con ángulo variable
|
| El concepto de cizallahidráulica de ÁNGULO VARIABLE se basa principalmente en la opción de abrir o cerrar el ángulo de corte en función del espesor de la chapa. Está especialmente indicada para talleres donde se trabajan espesores muy diversos de forma habitual y principalmente cuando se utilice en materiales finos donde el aplicar un ángulo de corte de 0,5º permite cortar tiras estrechas con un mínimo revirado.Otra opción no presente en máquinas de corte pendular, es la posibilidad de cortar chapas de espesor superior al nominal de la máquina, siempre en longitudes inferiores al total |
|
|
|
Características técnicas
|
| Longitud de corteEspesor máx. De corte (acero)Espesor máx. De corte (inox)Longitud del tope
Ángulo de corte
Número de pisadores
Número de cortes
Potencia de motor
Separación de cuchillas
Cuello de cisne
Peso |
6.100 mm
16 mm
10 mm
1.000 mm
0.5-2.5º
25
6-10 min
30 kw
0,05-1,9
350 mm
40 t
|
|
Configuración de la máquina
|
| Armazón y cuerpo superiorPreviamente a la soldadura, la chapa se mecaniza mediante un mandrinado de los laterales y cuerpo de la máquina. Después se procede a su soldadura y nuevamente se remandrina con lo que se consigue eliminar las tensiones producidas por el soldeo. Al mecanizarse en un solo posicionamiento ó estacada, alcanza un perfecto paralelismo que resulta básico para el resultado final del producto.Con un proceso de fabricación exacto al anterior, mantiene como base una robustez común en toda la máquina. Para la sujeción del puente y evitar flexiones, las chapas que forman el vértice del basculante quedan unidas por un envolvente de la longitud de la máquina con lo que conseguimos hacer un solo cuerpo de extraordinaria rigidez haciendo imposible las flexiones en la parte central, tan habituales en otras construcciones. Se consigue así un corte perfecto en toda la longitud |
Control Cybelec DNC-60
- Separación de cuchillas automática desde CNC.
- Variación hidráulica del ángulo de corte.
- Cinco pre–programaciones según calidad o tipo de material.
- Memoria de piezas.
- Corrección automática del tope posterior.
- Programación y desplazamiento automático de diferentes medidas de corte sobre una pieza.
- Opción de salida RS-232 y memoria flash.
- Contador de piezas (total y parcial).
- Multi idioma.
- Pantalla LCD bicolor 75x13
|
|
| Tope trasero de desplazamiento automático hasta 1000mm con husillos a bolasLa precisión sobre este elemento es primordial, esta cizalla incorpora un tope posterior con dos conjuntos compuestos de forma individual por guía y husillo a bolas que garantizan un desplazamiento perfecto con una medida precisa para siempre.La barra transversal que conforma el apoyo de la chapa viene rectificada con posibilidad de regulación mecánica por sectores corrigiendo si fuera el caso el desajuste que los golpes de la chapa pueda llegar a ocasionar.El recorrido útil de este tope llega a 1000 mm donde mediante un dispositivo mecánico se eleva lo suficiente para permitir el paso de la chapa y efectuar
un corte a superior profundidad. En este caso la referencia se efectúa por
la consola delantera que daría la medida deseada. También incorpora un sistema de retracción que evita la deformación y roce durante el corte. El desplazamiento y programación se efectúa de forma automática. (ver apartado CONTROL CYBELEC DNC 60 G)
|
| Regulación de separación de cuchillas automática:Para lograr un corte sin rebabas es necesario ajustar la separación de cuchillas superior e inferior en función del espesor y material a cortar. En la gama CB-AV se realiza de forma automática |
| Mesa de bolas:Para facilitar deslizamiento de la chapa en toda la longitud de la máquina. |
| Línea de corte iluminada |
|
Consola de escuadrar milimetrada con tope abatible
En la parte izquierda donde el ángulo de corte es más cerrado viene montada la consola de escuadrar. |
|
| Dos soportes delanteros de chapaPara las de mayor anchura la máquina dispone de dos consolas suplementarias situadas en el centro y extremo derecho de la máquina que soportan toda la chapa. |
| Contador de piezas |
| Longitud de corte regulable desde cnc |

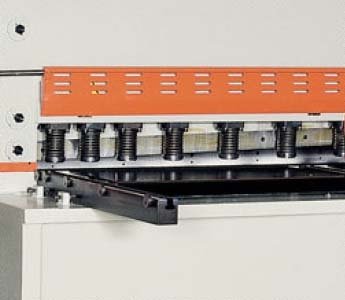

| Pisadores hidráulicos de chapa:Descienden hidráulicamente lo que permite un apriete regulable según el espesor y dureza de la chapa a cortar. En la parte que contacta con el material dispone de una arandela de teflón para evitar rayas y marcas en chapas pulidas. La recuperación es también regulable. Por razones de seguridad la máquina se protege en la parte frontal con una reja metálica. Puede abrirse en una tramo de 1 metros para introducir chapas trazadas y facilitar el corte que debe hacerse tras cerrar la reja y reiniciar la marcha |
| Rejilla delantera abatible |
| Instalación eléctrica y Normas CE:
El cuadro eléctrico está montado con elementos de mercado de la mejor calidad, con los componentes idóneos para incorporar la seguridad compuesta por las células fotoeléctricas, paros de emergencia y demás elementos exigidos por la normativa CE. La parte posterior está también protegida con la inclusión de puertas laterales hasta la longitud del tope
|
|
|---|
