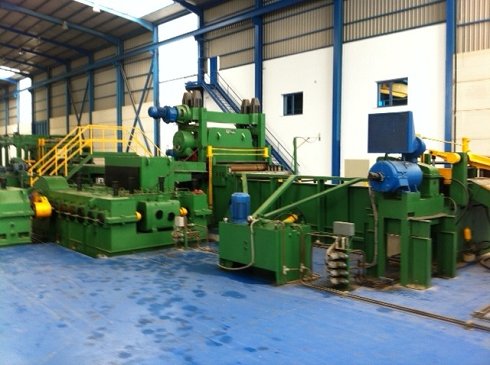

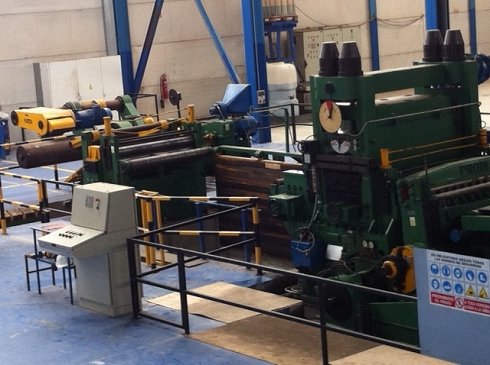

Línea de corte Proin de 1.500x3mm

Características técnicas:

Otros detalles:

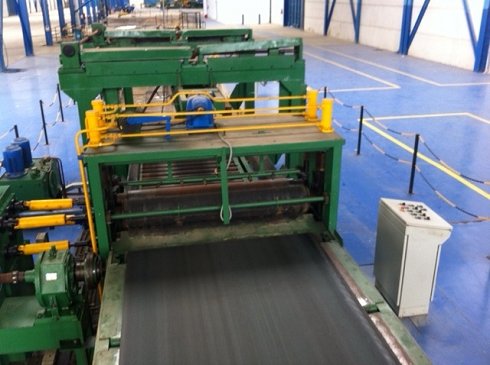

Aplanado de 17 rodillos en zig-zag:

• Rodillos guías de entrada.
• Rodillos horizontales de entrada y salida.
• Ajuste del puente superior por moto-reductor de 10hp.
• Ajuste de inclinación por reductora corona sin fin motor 2hp.
• Rodillos de apoyo superiores 5/4 diámetro 120mm.
• Rodillos de trabajo superiores 8 diámetro 56mm.
• Rodillos de trabajo inferiores 9 diámetro 56mm.
• Rodillos de apoyo inferiores 5/5 diámetro 120mm.
• Caja reductora conjunta para aplanadora y guillotina.
• Motor C/C de 200hp - 1.000rpm / 400v
• Engrase centralizado

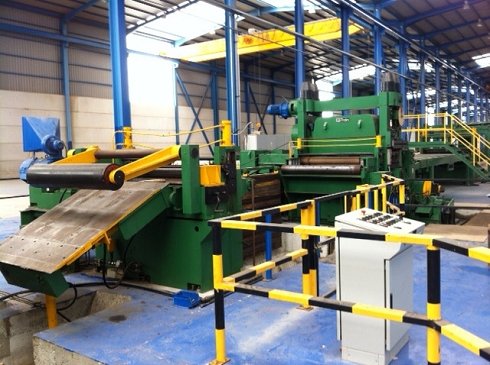

Devanadora de 15t

• Peso máximo de bobina: 15t
• Diámetro exterior máximo: 2.200mm
• Diámetro interior: 500/700mm
• Carro portabobinas por moto-reductor con piñón a cremallera.
• Freno por ferodo con cilindro hidráulico.
• Centrado por 2 cilindros hidráulicos.
• Posicionador de bobinas mediante 2 rodillos accionados por motor de 5.5cv con elevación por cilindro hidráulico.

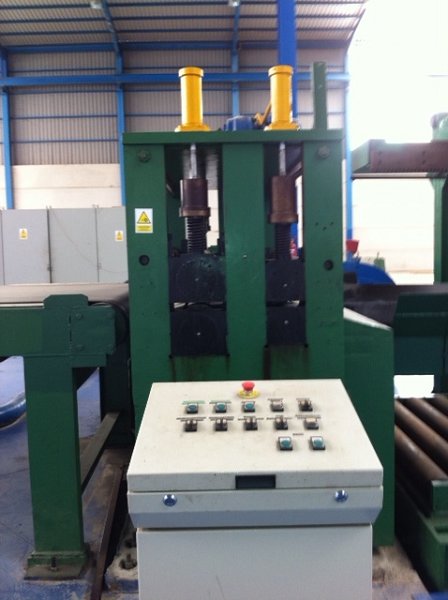

Lanzador "Pich Roll"

• Mesa de entrada con elevación por cilindro hidráulico.
• Rodillos guías de entrada..
• Rodillos horizontales por cardans reductor motor C/C de 20hp.
• Elevación del rodillo superior por cilindros hidráulicos.

Foso:

• Con regulación por foto-célula
• Con tapa de elevación hidráulica para tiro directo

Cabezal de corte por excéntricas:

• Accionamiento de los porta-cuchillas por excéntricas.
• Ajuste de longitud de corte por selección de palancas.
• Ajuste de precisión por cremallera y volante.
• Toberas de soplado de aire a la salida.

• Expansión con suplementos de 470mm de diámetro.
• Carro hidráulico de carga de 15t.
• Peso máximo de bobina 15t.
• Potencia rodillo de arrastre 20cv.
