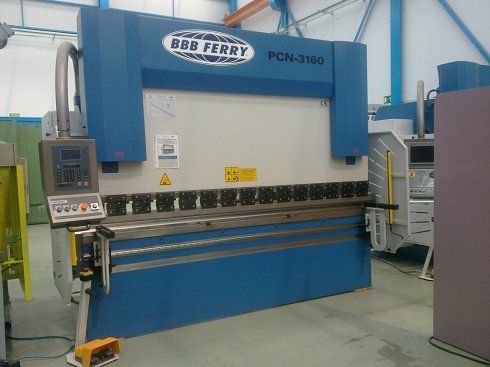

Plegadora electrónica Ferry PCN 3160 a 3 ejes (Y1 - Y2 - X)

Características técnicas:

• Longitud de plegado:3.100 mm.
• Distancia entre montantes:2.550 mm.
• Potencia de máquina:160 tms.
• Cuello de cisne:400 mm.
• Carrera del cilindro:180 mm.
• Distancia mesa-trancha:429 mm.
• Recorrido tope trasero:800 mm.
• Altura de trabajo:900 mm.
• Velocidad de aproximación (ajustable):0-11 mm/seg.
• Velocidad de trabajo(ajustable):10 mm/seg.
• Velocidad de retroceso:90 mm/seg.
• Potencia de motor15 kw.
• Capacidad depósito de aceite185 l.
• Dimensiones:
  • Ancho total: 2.150nmm
  • Ancho de mesa: 220mm
  • Ancho de máquina: 1.570mm
  • Largo total: 4.550mm
  • Alto total: 2.650mm.
• Peso aproximado9,5 tms.

Otros detalles:

• Control numérico CYBELEC DNC 60 PS con salida RS-232:
• Memoria de punzones y matrices (20 matrices, 30 punzones)
• Memoria de 999 programas de 13 plegados cada uno
• 99 opciones de repetición por pliegue
• Gran precisión de posicionamiento con ajuste de velocidad, presión y paralelismo
• Ajuste de la velocidad de trabajo y de la velocidad rápida
• Corrección independiente de los ejes y-1, y-2
• Retracción del eje x automática ó programable
• Tiempo de espera bajo presión programable
• Ajuste de la carrera en la pagina principal del control
• Punto del cambio de velocidad rápida/lenta regulable con programación (punto mute)
• Secuencias de plegado programables
• Información en pantalla de la posición del material (anverso-reverso)
• Posibilidad de efectuar plegados curvados con la introducción del radio y paso deseado
• Teclado de membrana con avisos luminosos
• Rs-232 para extracción de datos
• Conversión automática de diferente sistemas de medida
• Ejes y-1, y-2 sincronizados mediante encoder lineal con una precisión de 0,01 mm.
• 5 bridas por metro con blocaje rápido para soporte de punzón
• Punzones tratados a 140 kgs. Tramos de 835 mm a toda la longitud de la máquina
• 1 punzón igual al anterior fraccionado en varios tramos con bigornias laterales
• Matriz con 4 bocas anchura 60 mm en tramos de 835 mm a toda la longitud de la máquina
• Mesa cajera autocentrante: permite adaptar y centrar rápida y eficazmente las matrices, optimizando los timepos muertos de ajuste.
• Cuello de cisne estándar de 400 mm
• Dos soportes delanteros de chapa deslizantes.
• Normativa de seguridad por cortinas
