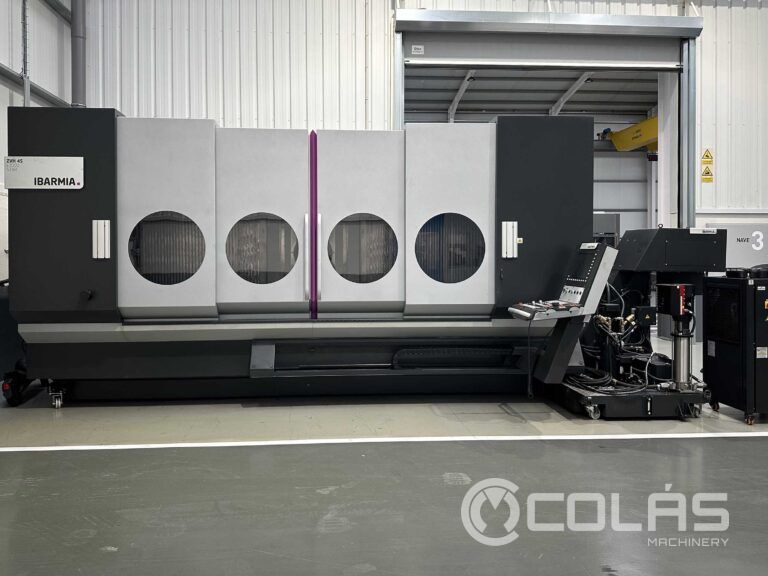

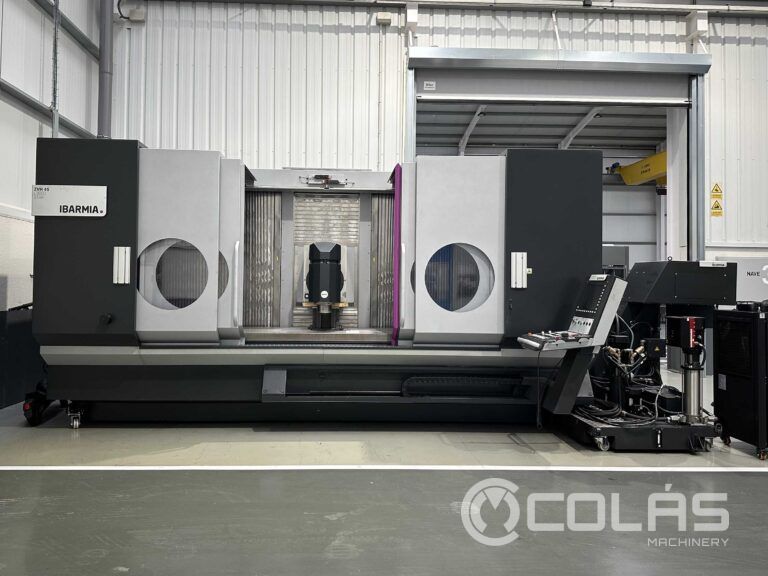

Fabricante IBARMIA
Modelo ZVH 45/L3000 STAR
Año 2018

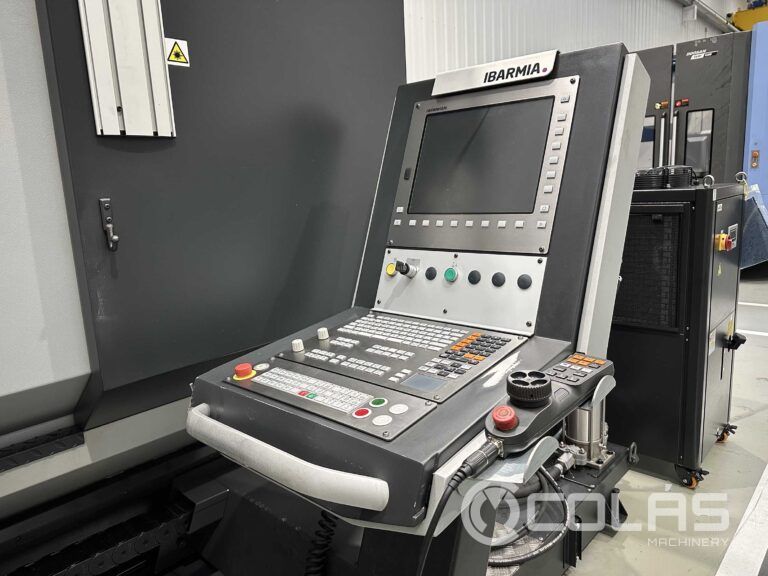

CNC HEIDENHAIN i TNC 640
Mesa de trabajo
Dimensiones de la mesa 3.000 x 1.000 mm.
Número de ranuras en T 5
Distancia entre las ranuras en T 125 mm.
Carga máxima admisible en mesa 1.500 daN/m2
Recorridos
Recorridos (X/Y/Z) 3.000/800/800 mm
Rango cabezal basculante (Eje B) ±105º
Motor principal
Tipo Electrohusillo Franz Kessler DS/000-12667
Revoluciones 30 – 12.000 mm/min
Cono Cabezal SK40 DIN69871
Potencia Motor Principal 27/39 kW
Par motor principal 130/187 Nm
Sistema refrigeración
Refrigeración externa taladrina con bomba 12 Bar
Refrigeración interna taladrina con bomba 40 Bar
Cargador de herramientas
Tipo Aitek / RANDOM
Nº posiciones almacén de herramientas 40
Diámetro máximo de la herramienta con posiciones adyacentes ocupadas 90 mm
Diámetro máximo de la herramienta con posiciones adyacentes libres 350 mm
Peso máximo de la herramienta 8 kg
Equipamiento
Volante Portátil Heidenhain HR-510
Evacuador de viruta INCLUIDO

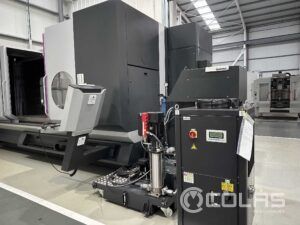

Refrigeración Kaukan para electrohusillo INCLUIDO
1 pistora de agua INCLUIDO
Calibración ejes rotativos INCLUIDO

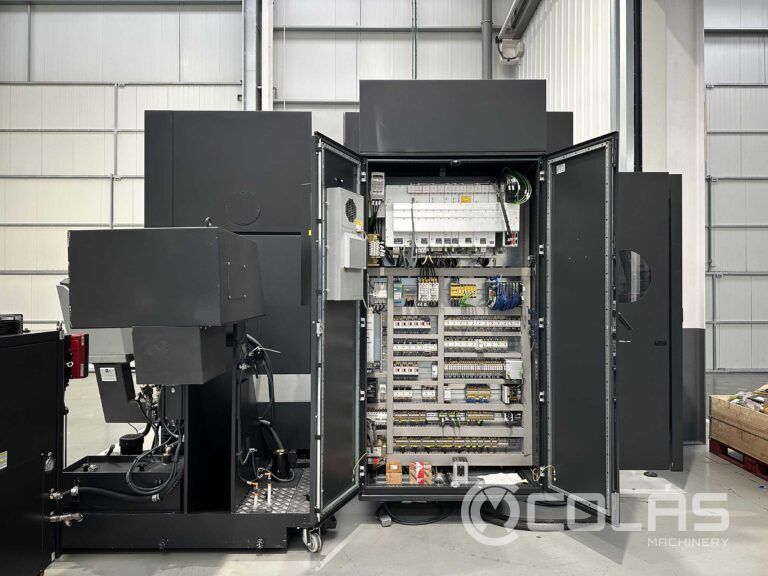

Refrigerador Armario Electrico INCLUDED
Sonta medida de herramienta TT-140
Sonda medida de pieza Renishaw RMP60
Otros
Potencia Total Instalada 55 kW
Peso máquina 18.0 kg
|
