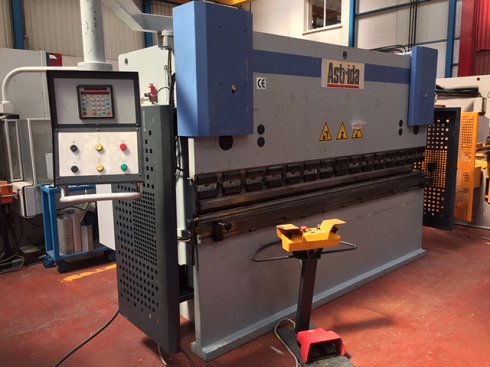

| Detalles | Plegadora hidráulica Astrida APH-3104/90 de 3.100x90t a 2 ejes
Plegadora hidráulica Astrida APH-3100x90t
Características técnicas:
Longitud de plegado: 3.100mm
Longitud entre tableros: 2.550mm
Potencia de plegado: 90t
Potencia motor: 11kw
Cuello de cisne: 310mm
Apertura mesa-trancha: 460mm
Anchura de tableros: 1.250mm
Altura de trabajo: 870mm
Carrera: 190mm
Depósito de aceite: 170l
Velocidad de aproximación: 95mm/s
Velocidad de trabajo: 10mm/s
Velocidad de retroceso: 80mm/s
Dimensiones: 4.100x1.250x2.350mm
Peso: 6.000kgs
Diseño de máquina:
- Plegado por movimiento descendente de la trancha accionada por dos cilindros hidráulicos.
- Bastidor monobloc de acero soldado para una deflexión mínima bajo cargas.
- Recorrido de la trancha sobre guías de baja fricción fácilmente ajustables.
- Sistema hidromecánico patentado garantiza un exacto paralelismo y una elevada precisión de repetitividad.
- Sólida unión de la barra de torsión para nivelado de la trancha.
- Control de la carrera de la trancha mediante topes mecánicos de precisión montados en el interior de cada cilindro y ajustables electrónicamente a través del panel de control.
- Control independiente de la posición del tope de un cilindro para permitir un ajuste fino del ángulo y/o la posibilidad de plegado cónico.
- Grandes valores de carrera y apertura permiten trabajar con variedad de utillajes.
- Manómetro y regulador de la presión para ajustar el tonelaje de trabajo.
- Protección contra sobrecargas hidráulicas.
- Ciclo de trabajo con velocidad rápida de aproximación, lenta de plegado y retorno rápido.
- Pedal con tres funciones: plegado normal, parada de la trancha en cualquier posición y remonte automático de la trancha al soltar el pedal.
- Grupo hidráulico compacto de mantenimiento reducido.
- Componentes eléctricos e hidráulicos de las primeras marcas europeas
Equipamiento incluido:
- Tope trasero sobre husillo de bolas: Velocidad, precisión y durabilidad.
- Utillaje endurecido y rectificado. Punzón tipo Promecam, fraccionado y con bigornias en los extremos. Matriz multiboca de una sola pieza. La APH-31300 no lleva placas intermedias, el punzón es sólido.
- 2 dedos en el tope trasero, regulables manualmente en altura y en distancia entre ellos.
- Dos brazos frontales para apoyo de la chapa, ajustables lateralmente.
- Control a 2 ejes, marca ELGO, modelo P8822 Con capacidad de hasta 100 programas. Programar la máquina para el plegado de varias piezas iguales nos evita tener que ajustar la máquina en cada plegado, con el consiguiente ahorro de tiempo.
- Seguridad mediante láser, marca FIESSLER, modelo AKAS Si se intercepta el haz láser (p.e. mediante la mano del operario) se para la máquina. Este sistema permite que la máquina trabaje en modo rápido mientras el operario sujeta la pieza con las manos y acciona la máquina con el pedal; todo ello cumpliendo con la normativa de seguridad.
- Mesa de compensación de flexiones mecánica Una serie de cuñas situadas debajo de la mesa, ajustables mediante llave Allen, permite compensar las deflexiones y producir pliegues con el mismo ángulo en toda su longitud. Mejora la calidad de las piezas plegadas.
- Portapunzón tipo Promecam, placas intermedias y amarre manual rápido Este sistema de amarre permite utilizar la gran variedad de punzones tipo Promecam que hay en el mercado, un utillaje que se ha convertido en un estándar. Las placas intermedias permiten ajustar el paralelismo del punzón y el plegado de cajas. El amarre rápido mediante palanca (sin tornillos) facilita las operaciones de cambio del punzón.
- Normativa CE de seguridad Puertas traseras y mamparas laterales de protección con finales de carrera que paran la máquina en caso que sean abiertas. Junto con el láser AKAS configuran el máximo nivel de seguridad sin perjudicar la productividad.
|
|---|
