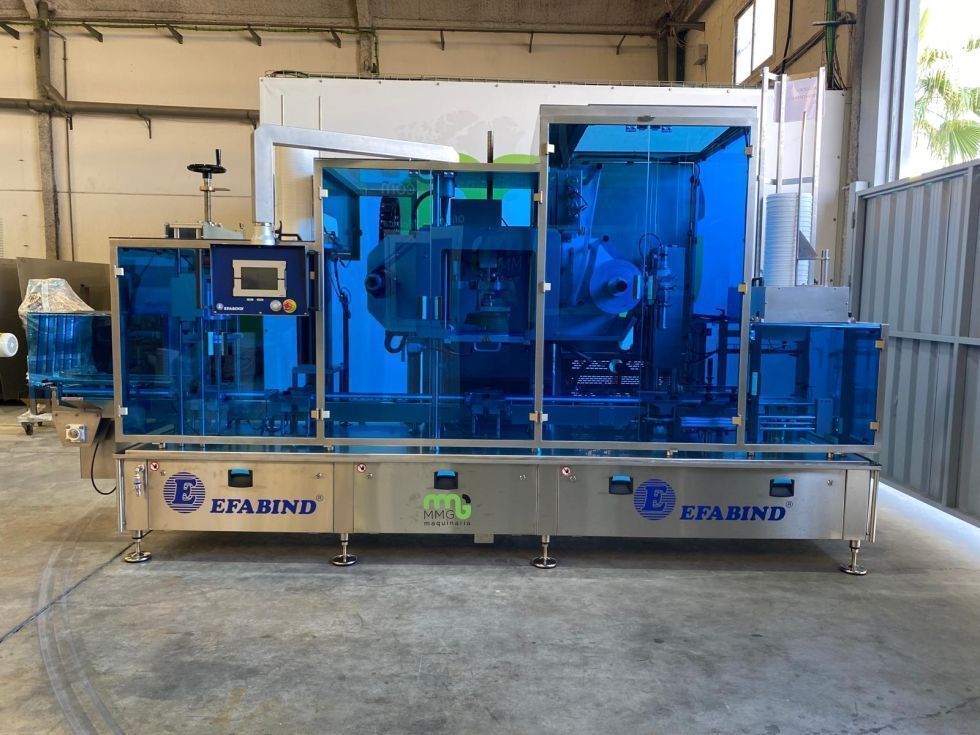

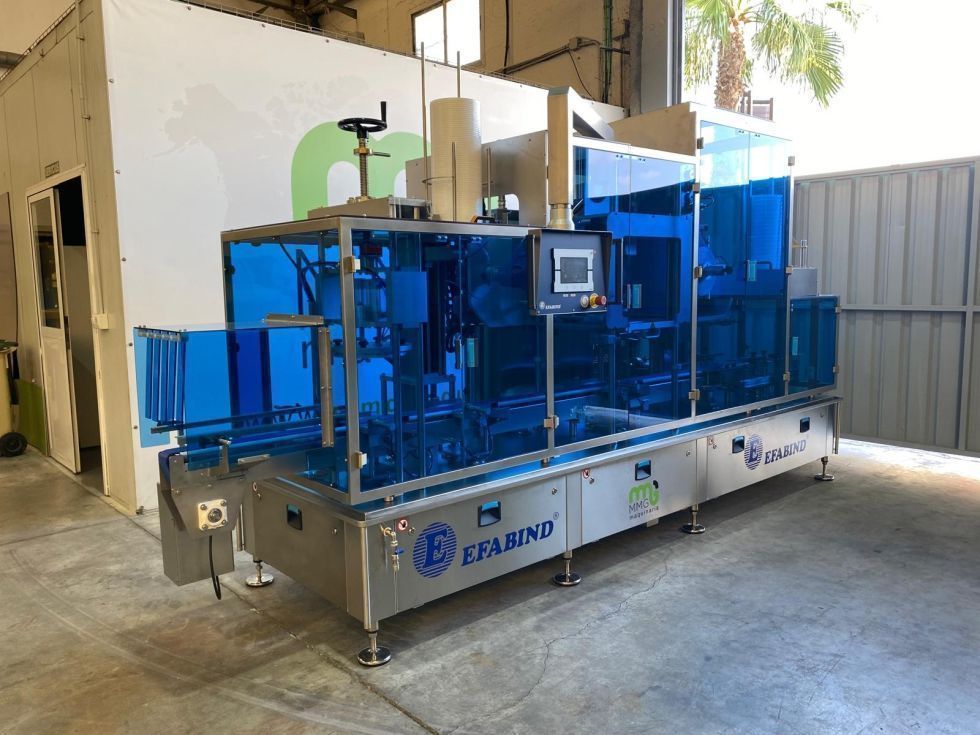

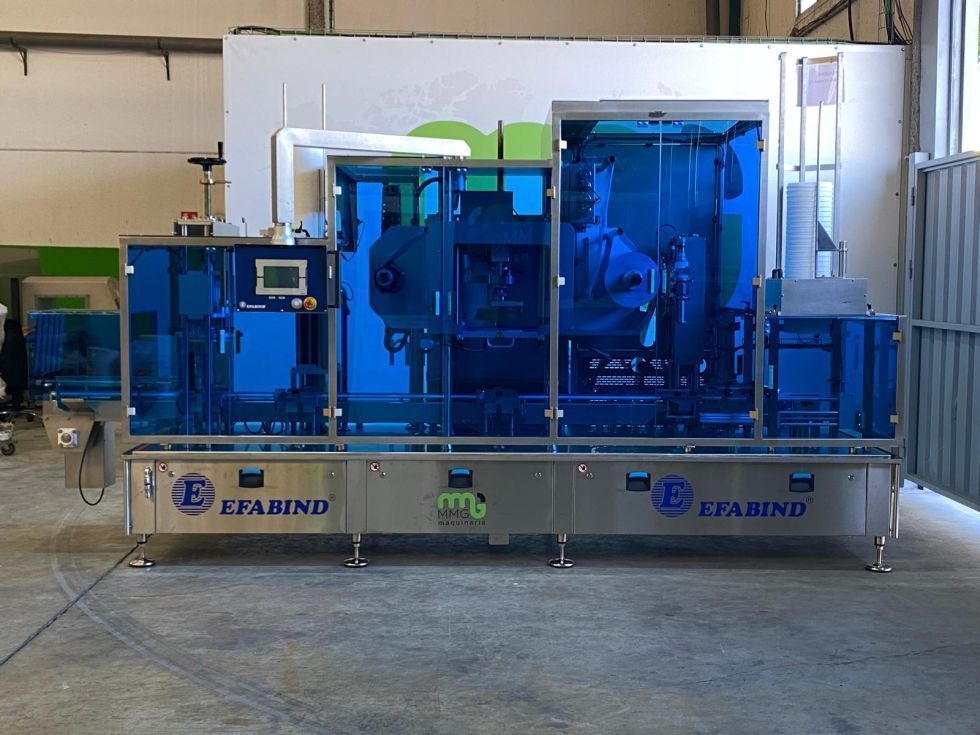

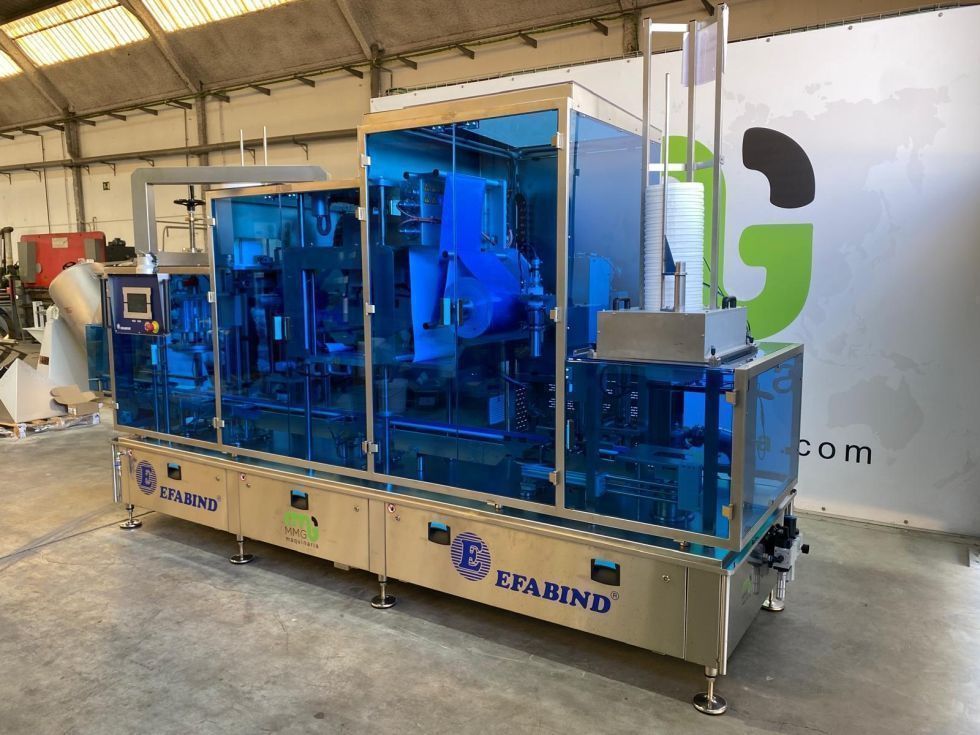

La línea Modelo LA-525-F es una línea de trabajo cumpliendo la función de llenado y membranado de envases de tipo plástico de forma troncocónica de manera totalmente automática (Opcionalmente se le podrá acoplar dispensador de envases, tapas, y cierre),realizando las funciones de la siguiente forma:

La primera función que realiza es la alimentación de envases de manera manual. Los envases son posicionados sobre un transportador de tipo sinfín en forma de “U” de charnela articulada

termoplástico para ser introducidos y posicionados en el módulo de llenado y sellado, pudiendo el mismo manipular que alimenta envases vacíos poder coger los envases llenados y sellados.

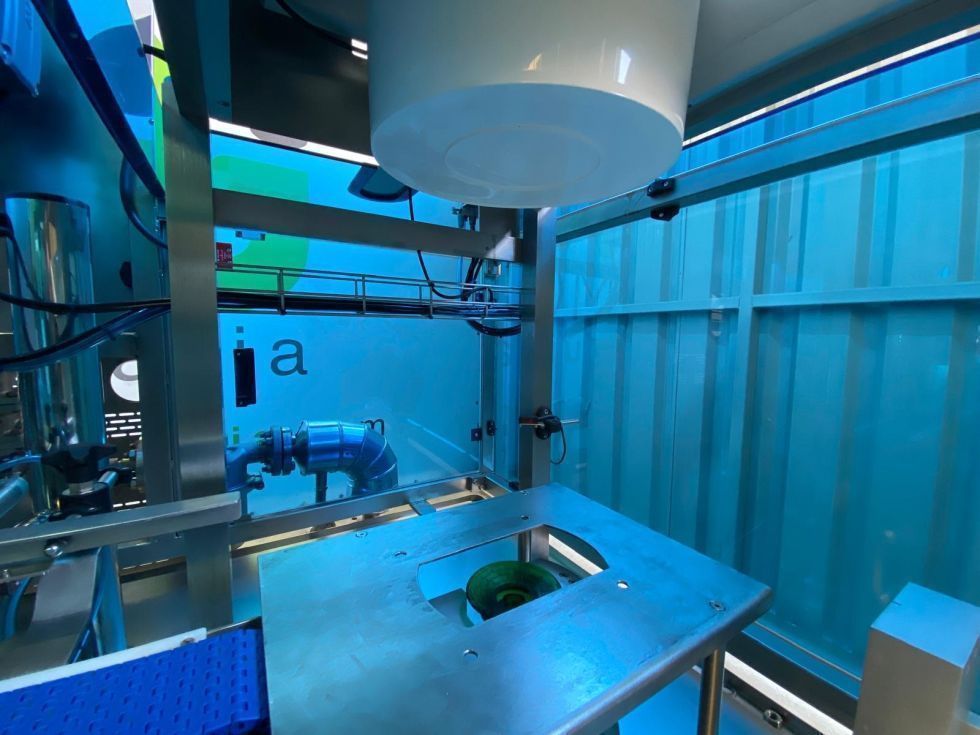

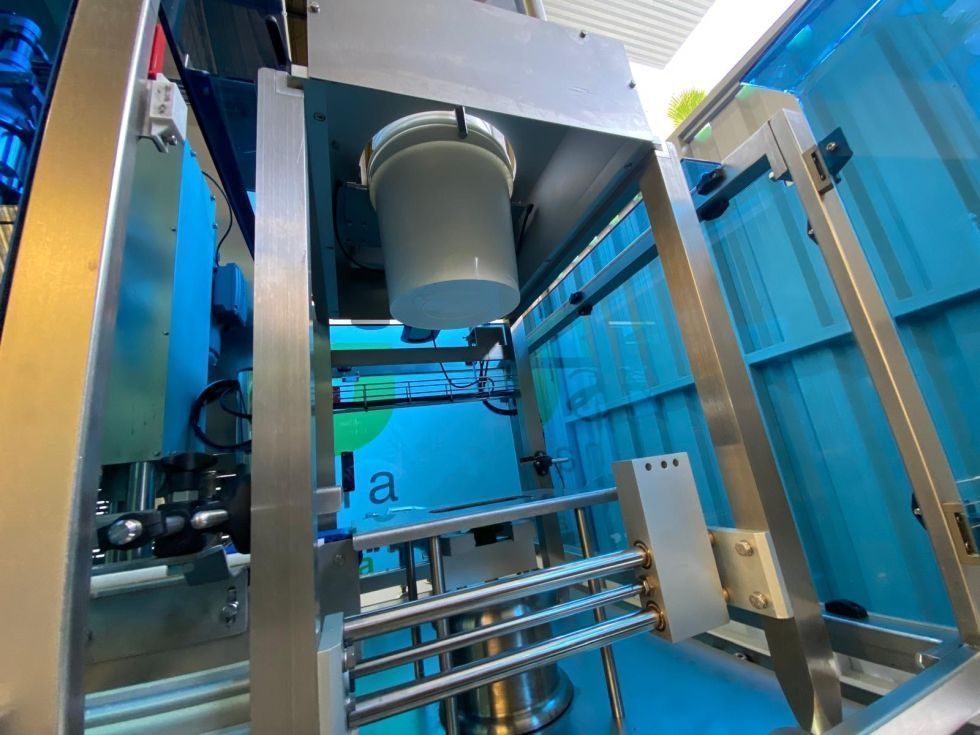

La segunda función realiza el trabajo de llenado por sistema ponderal, teniendo una boquilla de dosificado.

La tercera función realiza el trabajo de termosellado del envase partiendo de lámina de film compatible con el envase, de tal manera que se ejerce una presión sobre la boca del envase mediante una placa calefactada. Se funde una lámina de film al envase y se recorta mediante una cuchilla en el contorno del envase. Posteriormente, y de forma automática, el film precortado es recogido por un rebobinado.

Opcionalmente se puede realizar el termosellado al vacío con atmósfera transformada, corte de film mediante cuchilla estática, así como centrado de impresión de film e higienización de éste (UVC).

Todos los módulos de la línea están unidos y sincronizados mediante un transportador de movimiento continuo, transportando los envases por el sistema de apoyo a las distintas estaciones de trabajo. La velocidad del transportador tiene la posibilidad de ser graduada mediante un variador de frecuencia.

Características

– VOLUMEN: 5´5 Litros.

– DIAMETRO BOCA: 226 mm.

– Anchura del transportador: 100 mm.

– Anchura de banda transportadora: 82`6 mm.

– Potencia instalada: 0`5 Hp.

– Capacidad máxima de llenado: 20 Kilos.

– Capacidad mínima de llenado: 1 Kilo.

– Precisión de llenado: +/- 5%.

– Temperatura de producto a trabajar :<95ºC

– Diámetro máximo de bobina: 350 mm.

– Diámetro de mandril: 76 mm.

– Anchura del film: 60 mm más que el diámetro superior del envase.

– Espesor mínimo del film: 45 micras.

– 6 envases por minuto de 5´5 litros.

– Carenado en acero Inox AISI 304.

– Cuadro eléctrico; Construido en Acero Inox AISI 304 (IP65).

– Altura de trabajo: 700 / 900 mm.

– Altura libre del suelo de acceso: 50 mm.

– Tensión de alimentación: 380 V (3 Fases). 50 Hz., tres fases + neutro + tierra.

– Tensión de entrada y salidas de autómata: 24 VDC.

– El PLC tendrá 4 entradas libres para la sincronización de máquinas satélites externas.

– Tensión de maniobra: 24 voltios.

– Presión de aire comprimido: 6 bares.

– Entrada de aire: 1².

– Consumo neumático: 800 litros / minuto.

– Potencia instalada: 2 KW.
